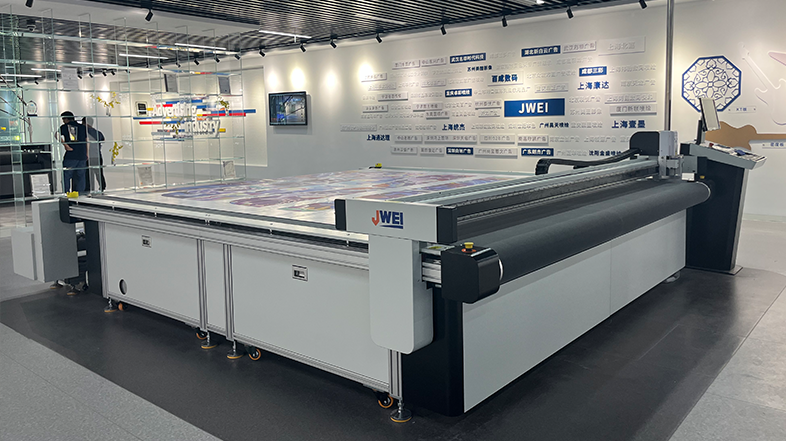

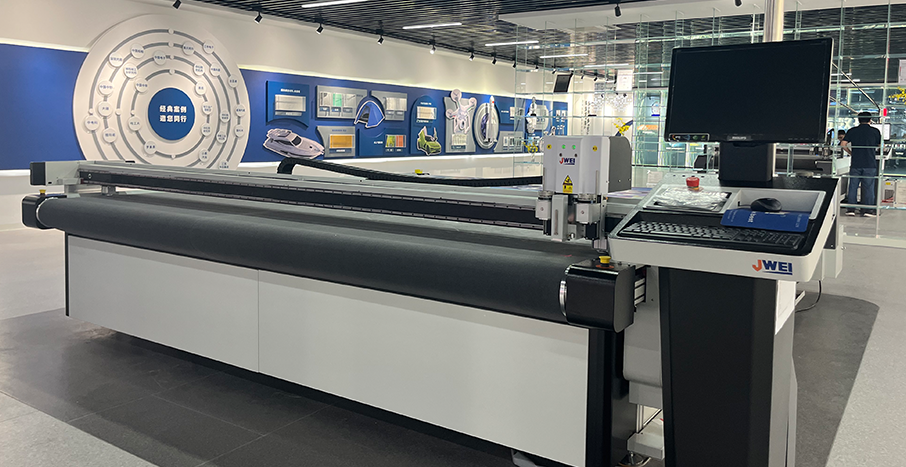

CB08III系列自动送切收纸箱打样切割机是一款用于打样、小批量生产和个性化定制的智能裁切设备，用于瓦梯包装，重型包装打样及生产，替代传统的开刀板打样工序。其带有震动刀，拖刀，笔，压轮和CCD摄像头精准定位系统，可以轻松应对瓦楞纸、卡纸、铜版纸、PVC、橡胶、蜂窝板、灰板纸等印刷包装材料的切割和打样。刀片切割，边缘切割光滑无毛边，而且操作简单，只要在盒型软件库中找到自己需要的盒型，尺寸大小进行修改，即可直接输出到设备，同时会用不同的颜色的线来进行区分切割和压痕等工艺，一分钟不到即可完成一个纸箱纸盒的制作。

1.5个人工

订单实时交付，小批量生产减少人工

Contact Us

产品应用场景

CB08III系列自动送切收纸箱打样切割机高精度智能裁切系统，带有高级伺服系统、齿轮齿条传动系统，高精度、高速度、高效率，轻松应对印刷包装行业各种材料的切割，如纸卡类，铜版纸、PVC、特种纸、瓦楞纸、灰纸板、蜂窝纸板、ABS板、PVC板、EPE、EVA泡沫等。

灰板

卡纸

瓦楞 / 蜂窝

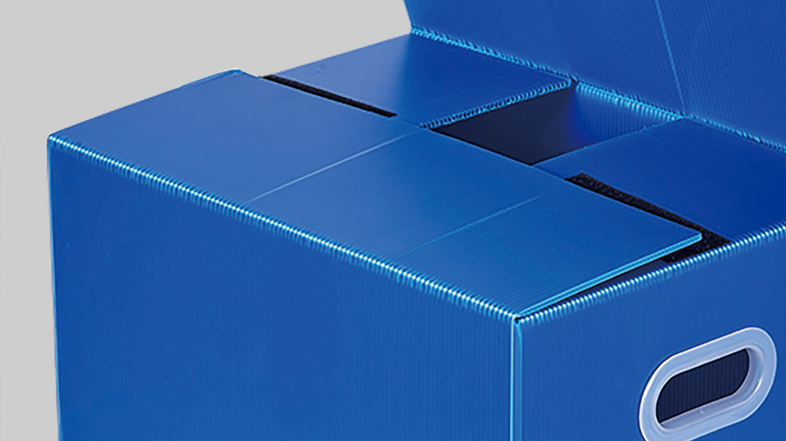

中空板

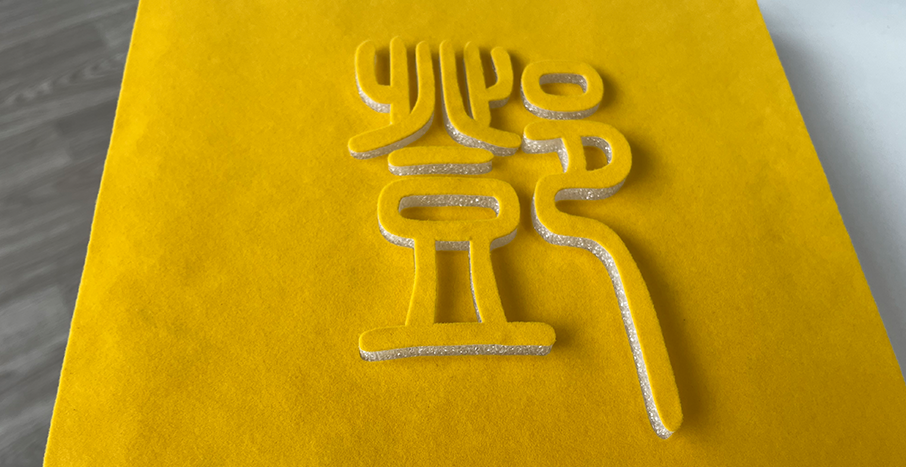

EPE 泡棉

PVC 板

切割视频

CB08III系列视频

优势特点

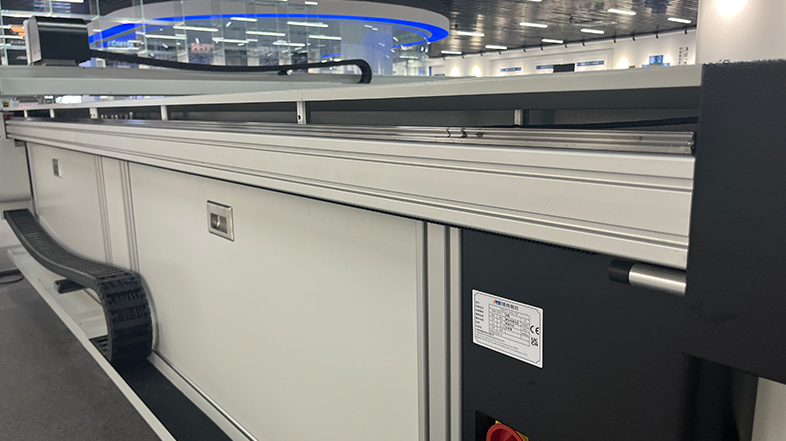

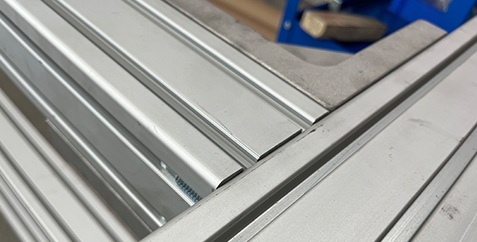

平台拼接结构

德国高品质工业铝型材拼接结构，稳固、耐高温不生锈，同时平台可灵活拆装拼接，便于设备的安装，且不影响切割精度

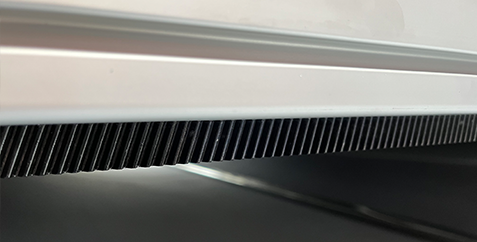

精密斜轮齿条啮合传动

采用精密斜轮齿条啮合传动系统，具有高效率、高精度、传动平稳、承载能力强的特点，可更高效的裁切各种包装材料

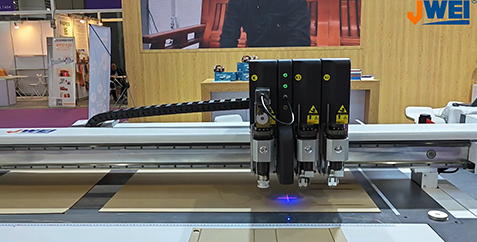

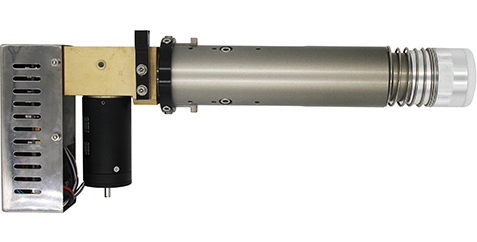

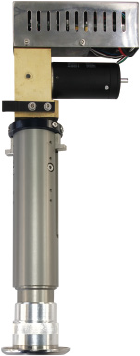

高频电动振动刀

内置高频Maxon电机，转速可达18000RPM，配备特制钨钢硬化刀片，轻松应对各种较硬较厚材质（如：瓦楞纸板、蜂窝纸板）的切割，速度快、切边光滑整齐

拖刀工具

可应对厚度不超过5mm的材料。相对于振动刀，切割速度更快

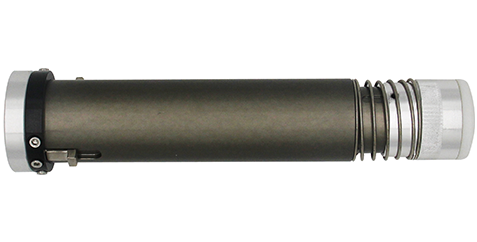

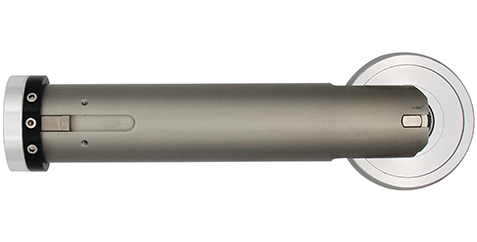

压痕组件

拥有不同宽度压痕轮可选，可在各种瓦楞纸板，卡纸上压出完美压痕；可选PVC压轮可进行PVC压痕

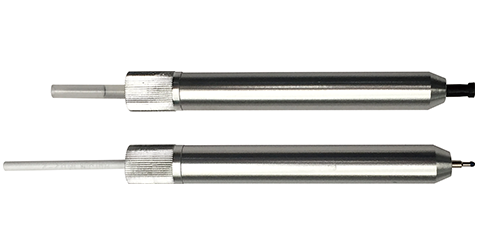

绘图笔

中性笔，油性笔工具各1支，可在纸卡类材料上进行绘图，调试产品精度使用

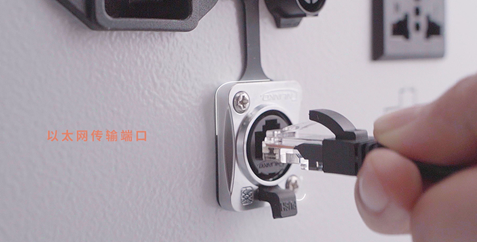

以太网传输端口

数据传输灵活稳定，自动化拓展性更强；可实现远程升级维护，实现局域网内控制机器及调用文件

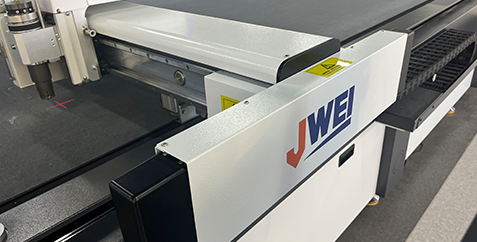

安全防护

安全防撞设计简洁大方，内建红外线光栅装置，反应灵敏，为操作人员的人身安全、机器的安全运行保驾护航

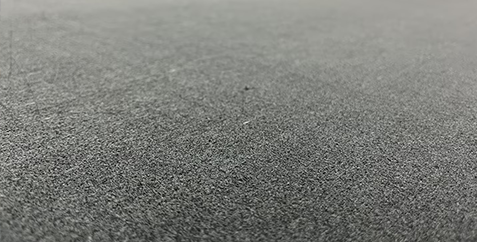

航空用蜂窝铝板+毛毡台面

采用航天航空蜂窝铝板：坚固、耐候、平整度高、强负荷下也不易变形，内部蜂窝结构空气流通顺畅。可选分区吸风，超劲风、强吸力

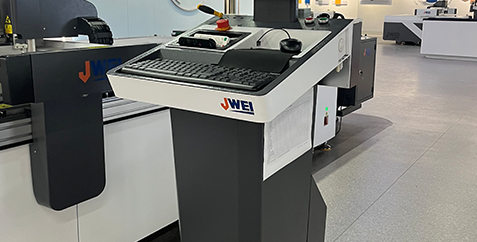

独立操控平台（含电脑）

集成急停按钮与触摸屏人机界面，界面友好上手快，便于快捷设置各类切割参数；提供PC安装空间

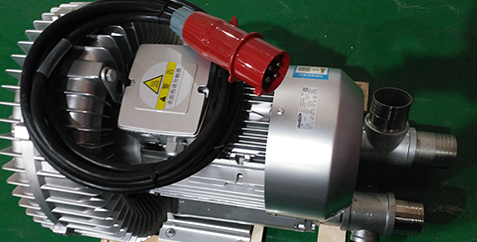

气泵模块

强力的真空吸风气泵模块，让材料牢牢固定在平台，通过运动控制系统，进行个性化产品加工

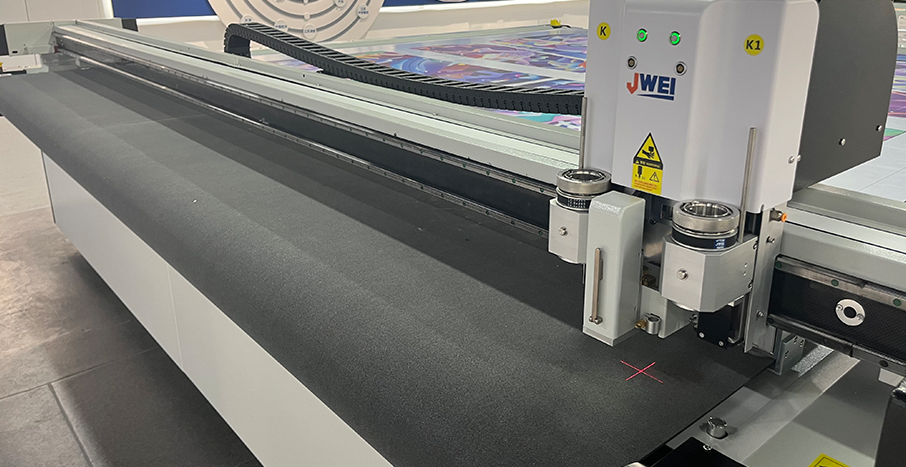

激光定位模块

双光标定位模块，让印刷产品通过手动两点定位方式，也能快速精准定位裁切

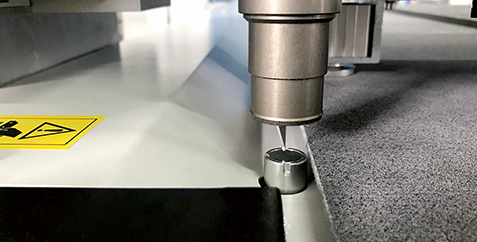

自动对刀模块

精准的对刀系统，通过压力传感系统进行全自动对刀，精确控制落刀尝试

平台检测

通过平台检测模块，自动传感检测平台平整数据，反馈至控制中心进行平台精度补偿，实现平面度高度一致

多种工具

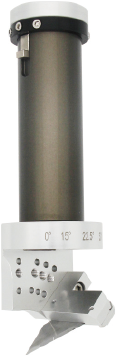

灰板开槽工具

灰板开槽工具

专为灰板开槽而设，多角度可调：0°~135°任意可调

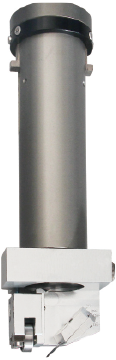

卡纸开槽工具

卡纸开槽工具

专为卡纸开槽而设，自适应台面，防切透设计功能，可轻松实现卡纸高精度开槽需求

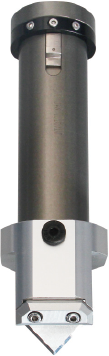

V-CUT开槽工具

V-CUT开槽工具

可实现蜂窝板，KT板等多种类材料0°~120°任意可调开槽需求
相框开槽工具

相框开槽工具

90度固定式开槽，专为相框，柔板，消音板等材料进行90度角开槽
半切刀工具

半切刀工具

专门为不干胶、广告喷绘背胶等材料的半穿透切割而设计。配合精密相机定位系统，无论多么复杂的异形图案可轻松切割。
5MM震动工具

5MM震动工具

泡棉振动切割工具，拥有2mm振动行程，专用于厚达50mm EPE珍珠棉、EVA泡棉、海绵等发泡材料的裁切。
相机定位系统

相机定位系统

印刷类材料，通过相机定位系统，快速精准定位裁切，通过集成的QR任务分类模块，可小批量性进行不同批次产品的自动化调图生产

技术参数

更多详细功能请联系客服。

以下参数本公司保留最终解释权，如有变动，恕不另行通知。

机器型号	CB08IIl-3121-PM	CB08III-3525-PM	CB08III-3125

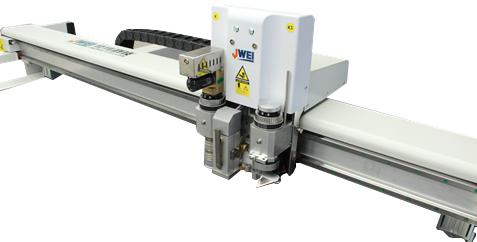

多功能机头	双工具固定孔位，工具快插式固定，更换切割工具方便迅捷、即插即用，集裁切、压痕、绘图、镂铣等功能于一体
工具配置	电动振动切割工具、拖刀工具、绘图工具
最大平移速度	1500mm/s
最大裁切速度	1200mm/s （不同材料，速度有所不同）
重复精度	±0.05mm
最大裁切厚度	50mm （厚度上限根据具体材料而定）
裁切材料	纸卡类，铜版纸、PVC、特种纸、瓦楞纸、灰纸板、蜂窝纸板、ABS板、PVC板、EPE、EVA泡沫、灯箱片、背胶、相框纸雪弗板、KT板、不干胶、等等。
材料固定方式	真空吸附
传输端口	以太网口
传动系统	高级伺服系统、进口直线导轨、同步带、丝杠、齿轮
缓存	2GB
指令系统	HPGL兼容格式
整机功率	11kw
额定电压	380V±10%
有效工作尺寸	3100mm×2100mm	3500mm×2500mm	3100mm×2500mm
整机尺寸	3970×2997×1280mm	433034001325MM	393034001325MM

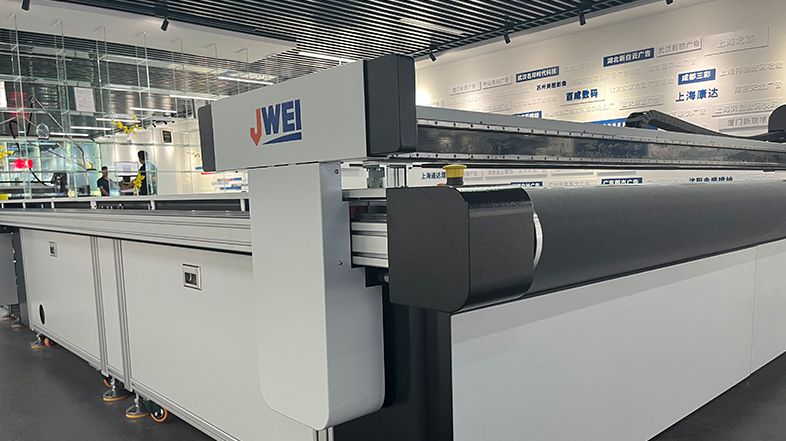

场地实拍
